TubesT:如何绘制长度不同、孔位相似的一批零件

一、背景介绍

现在有一批零件需要绘制,这批零件长度从200-2000不等,但都是在距离管头和管尾30的地方各有两个腰型孔

下面介绍如何可以只修改零件长度便捷绘图

二、画图步骤

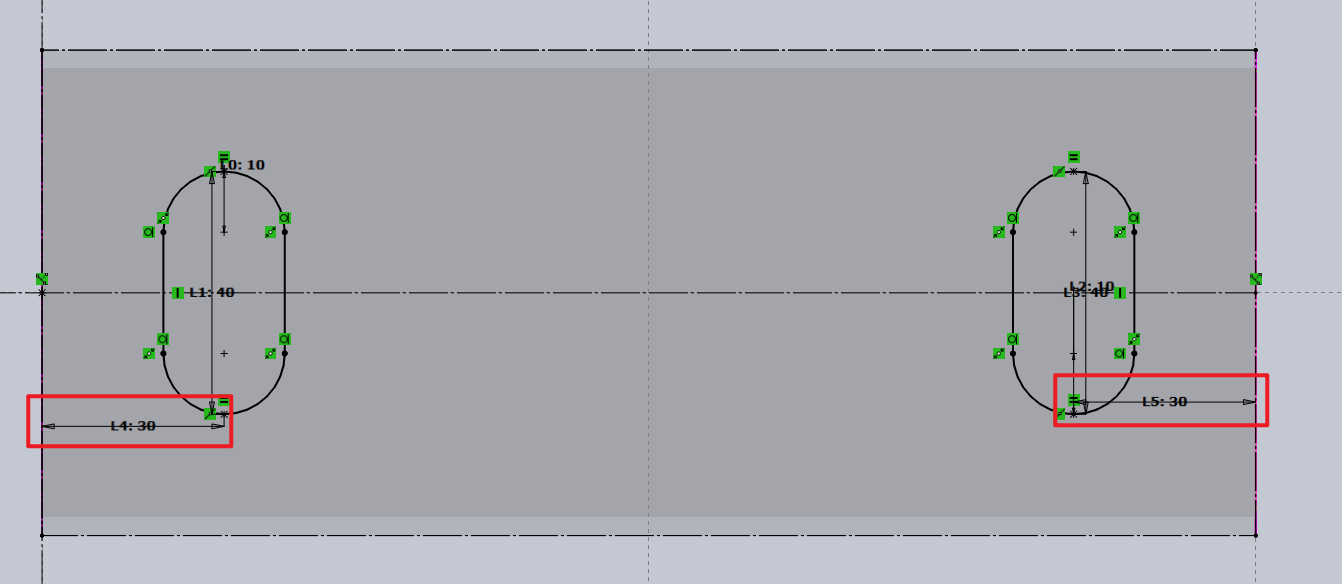

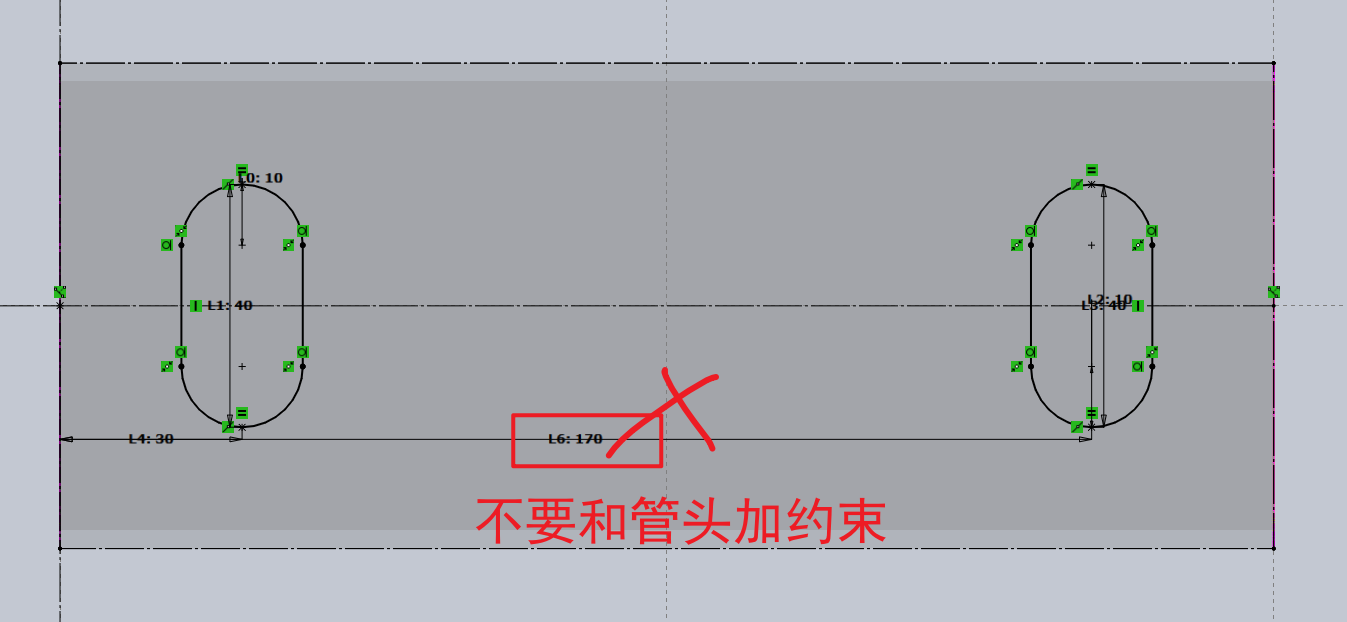

1、管头的孔只和管头添加约束

管尾的孔只和管尾添加约束

2、生成零件后复制零件

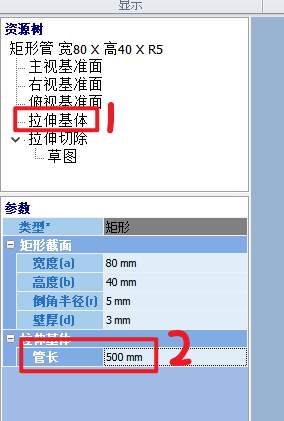

3、点击黄笔图标,再次进入绘制零件界面,修改管长

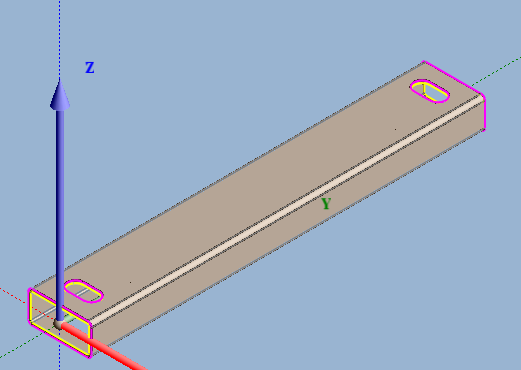

4、生成零件
