TubesT:怎么绘制带尖角的圆管零件

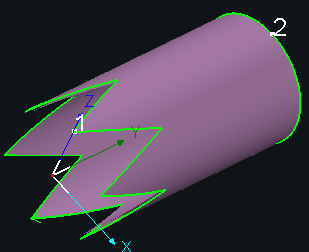

本案例主要讲述,如何绘制如图所示的带尖角圆管零件

一、确定尺寸

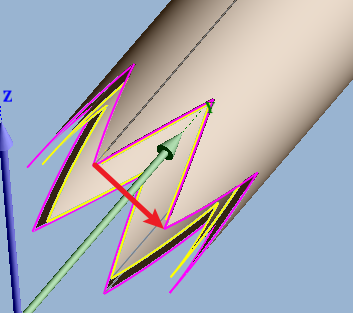

1、测量尖角的深度,也就是图中的红线尺寸。

2、确定两个尖角之间的宽度(红箭头长度)

零件有4个齿时:箭头距离=1.414*圆管半径

零件有5个齿时:箭头距离=1.176*圆管半径

零件有6个齿时:箭头距离=圆管半径

二、绘制零件

在主界面进入<绘制零件>功能,设置主管为圆管,输入圆管的尺寸;

支管选择<智能绘图>,任选一个基准面。

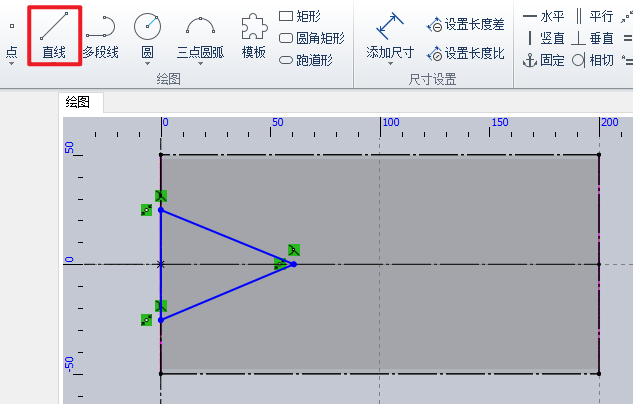

1、用直线绘制一个封闭的三角形

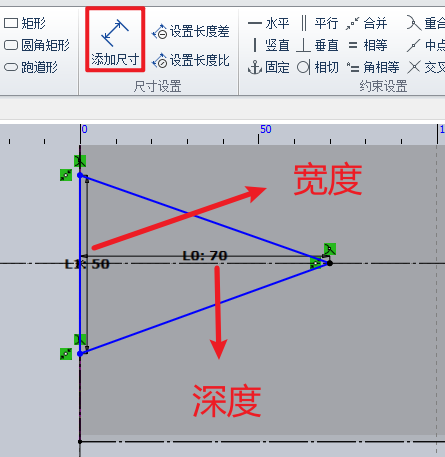

2、根据宽度和深度,设置尺寸约束,完成草图

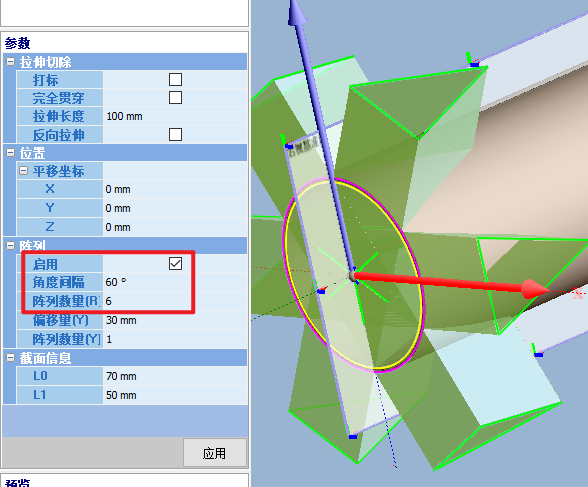

3、设置阵列参数

R方向阵列代表圆周阵列。

根据实际填写参数,使角度间隔*阵列数量=360度,应用

4、生成零件
